HETZERとGRILLE (3cm MK103 auf sf.38(t) vol.10)

Grille改造3cmFLAK制作編 その10。
戦闘室内の工作は、ディテールが不明な部分もあって停滞していたものの、先日、入手したプラハ蜂起の写真集(レビュー記事はこちら:プラハ 1945.5 )の中に手がかりとなる写真をいくつか発見。
写真左が、オリジナルのアングル。右は部分の拡大。(写真出典:Prahou pod pancirem povstalcu Ceske kvetnove povstani ve fotografi)写真自体は有名な未完成ヘッツアー(蜂起部隊が工場から未完成車両を引っ張り出して使用)を写したもので、その前方にチラリと見えるのが、お目当のGrille改造3cmFLAK。しかし手前のヘッツアーと写真のアングルが災いして車体の大半が見切れてしまっているのが何とも惜しいところ。ただ、ちょっと面白いことに気がつきました。黄色い丸で囲った部分に注目。

グリレ車体は自走砲専用車台としてミッドシップ型のエンジン配置になっているため、排気管は車体側面を伝って後部のマフラーに導かれる構造になっています。しかし、この車両、途中の継手のところで排気管が外れてしまっている様子。後方に向かって周囲の装甲板が黒く煤けたように見えるので、何らかの原因でそこで外れてしまって、しばらくこの状態で走り回っていたと思われます。

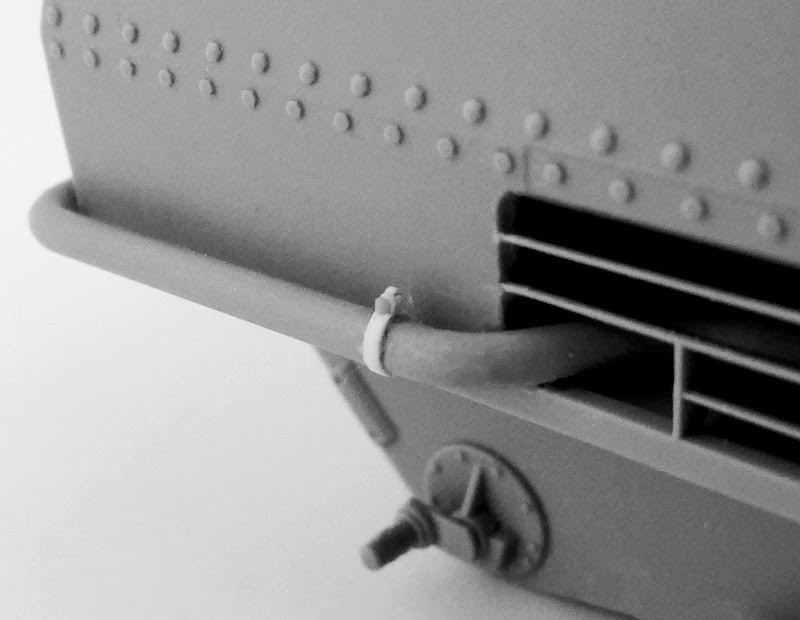

ここに排気管のジョイント部分があるのは知っていたので、現存車両の写真を見ながら、何とかく再現したのが右の写真。ただ、ちょっと間違ってます。実際にはバンド後方が段付きのパイプソケットになっていて、それをエンジンからのパイプに差し込んで、ボルトで締めて固定する、という構造になってます。時間があったら段付きのパイプに修正したい部分でしたが、どうやら、その必要はなくなりました..

排気管自体をバッサリと切り落として、実車のように排気管が脱落した状態を再現。自作した固定バンドも不要になったので除去。ちょっと勿体なかったけど。

車体後部がはっきり写った写真は見つかってないので、マフラーが外れていたのか残っていたのかは不明。せっかく作ったものを取るのも忍びないので、写真に写ってないことを幸いとして残しました。排気管は何かにぶつかったかで潰れてしまったのでジョイントのフランジ部分から外した、という解釈にしてみました。切断面に穴を開けてパイプらしく見えるように加工。

そして改造のついでに、ちょっと余興。
車体後部右側の誘導輪にヘッツアー後期型の6穴タイプの誘導輪を使ってみます。

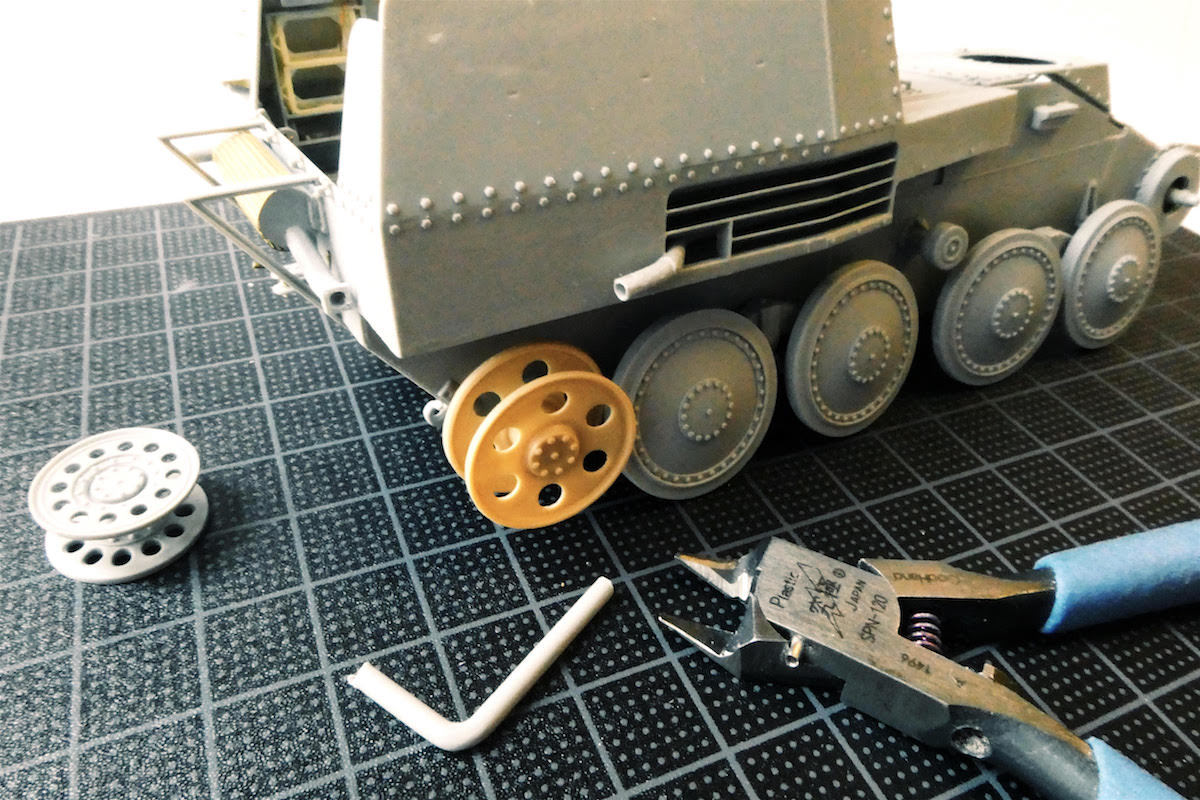

追突されて排気管と一緒に誘導輪も壊れてしまったので、これ使ってみる?という感じで近くにあったヘッツアーの誘導輪を応急処置でつけてみた、という設定を考えてみました。車体右側の誘導輪の付近が写った写真は見つからないので、実際にどうなっていたかは不明。特定車両の再現というリアリズムの中にも、ちょとしたフィクションが紛れこむ隙間がこういうところにあります。

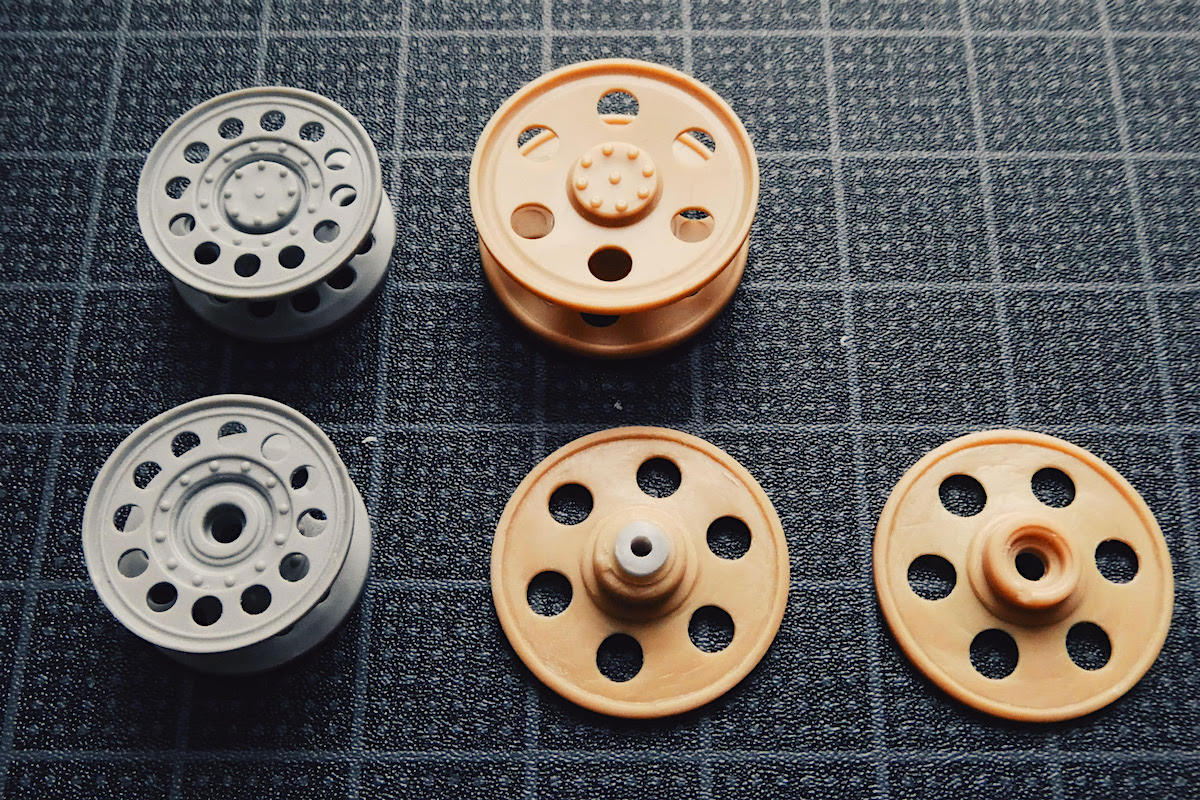

アカデミーから発売されていた「プラハのヘッツアー」の不要部品から6穴タイプの誘導輪を流用。整形が厚くて野暮ったかったので、穴の縁を削って薄板のプレスに見えるように修正。車軸はドラゴンの車軸に嵌るようにプラパイプを埋め込んで調整。

ヘッツアーの足回りは新規に設計されているので、38t戦車系列の足回りとはサイズが異なってます。転輪の直径は775mmから825mm、誘導輪は535mmから620mmと一回り大きくなってます。誘導輪は半径で42.5mm大きくなってますが、まあ使えない大きさではなさそう。履帯の幅もヘッツアーは広がってるもののガイドホーンの幅は変わってないので、車軸部分に互換性があれば多分使える、はず。ベアリングとかは変えたりしないはず、という想定。

そういえば、ソ連軍のSU-85にパンターの転輪をはめて使ってるのがあったような。

Commented by かば◎ at 2017-09-08 16:28 x
>>近くにあったヘッツアーの誘導輪を応急処置でつけてみた、という設定

楽しんでますねー。
「排気管は途中で取れちゃっているんだけど、マフラーは残ってる」とか、そういう「写っていない部分の埋め方」は作り手の想像力が試される部分でもありますね。

>>ソ連軍のSU-85にパンターの転輪をはめて使ってるのがあったような。

T-34-85でも使われている例がありますね。

ttp://tanks.webz.cz/PantherWheels.htm

わずかにパンター用のほうが径が大きいかな。
ハブキャップはT-34用っぽいですね。
Commented by hn-nh3 at 2017-09-09 18:32
実際、アイドラーホイールをHetzer系に換装している事例があるかは不明ですが、38t系は生産が終了して半年以上経っている頃なので予備パーツの在庫も少なくなっていたんじゃないかなと、そこで件のパンター転輪の転用の話を思い出して..

>>ハブキャップはT-34用っぽい

本当だ。となると、ハブはT-34のもので、T-34のディッシュタイプの転輪のアウターリムにパンターのホーイールを留めてるのかなと推測しましたが、ボルト位置は一致しない(穴数がパンターは8、T-34は6)から、なんだかんだ手間かけて加工してるのかも。
by hn-nh3 | 2017-09-07 19:45 | 38(t)系列 | Comments(2)
