無線機回収(ロレーヌシュレッパー 15cm自走砲 その5)


前回の記事で制作した無線機のラックを設置する。テキトー考証で既につけてしまっている無線機ラックを解体。
カッターの刃を慎重に差し込み少しひねってやると瞬間接着材で接合した部分がパリっと剥がれる。

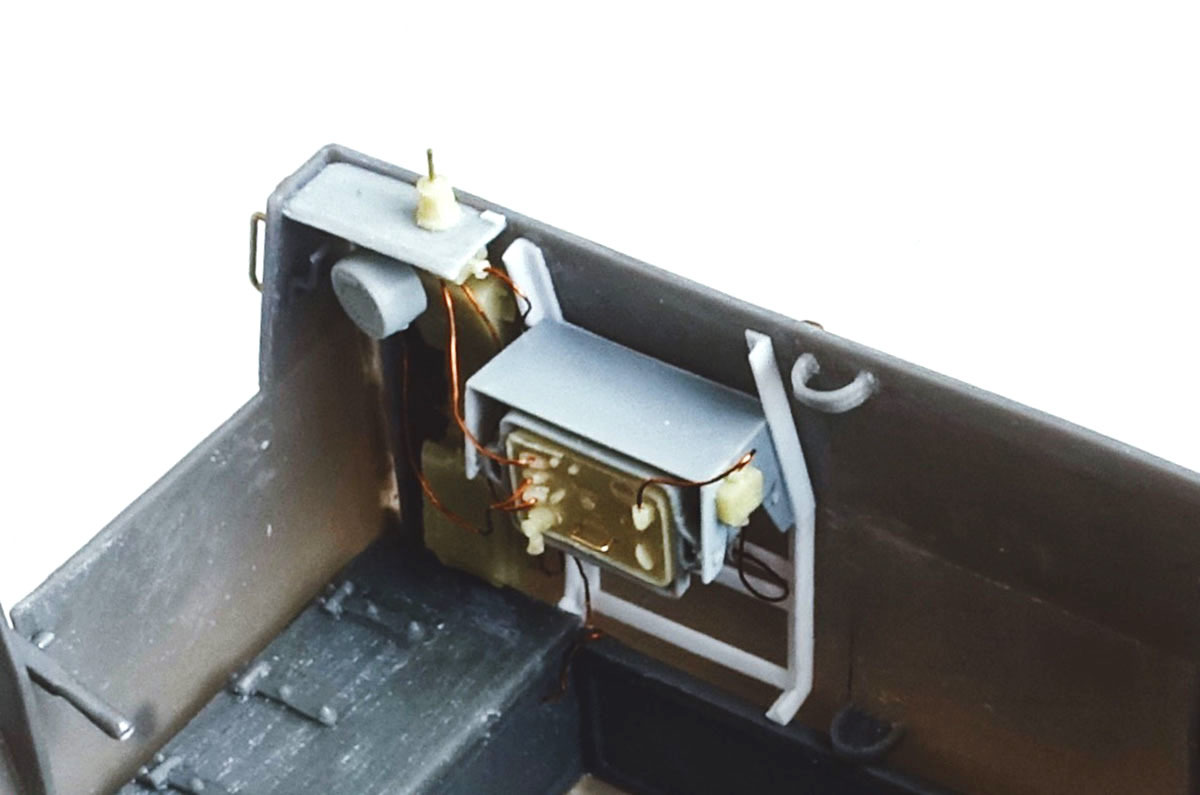

既に配線をしてある無線機は、本当は配線を一度外して作業したほうが設置作業は楽になるという気がしたものの、せっかくつけた配線もバラすのは少し忍びなかったので、配線をつけたまま宙に浮かしてラックの取り替え作業。ずいぶんとアクロバティックな作業になってしまったもののなんとか完了。


ついでにアンテナベースがつく雨避けの板も少し改修。実物は端部が補強をかねて折り返してあるようなので、プラ板の細切りを貼り足して整形。


アンテナからの入力ケーブルのコネクターはアンテナ基部下、無線機横にレイアウト(たぶん)る
無線機の雨避け板の上にはヘッドホンの収容箱が置かれるのが標準レイアウトのようだけど、ノルマンディ戦での捕獲車両の写真では見当たらないので、それに倣って設置してません。
車内通話用のコネクターが設置されているかどうかは、参考にした記録写真では判然としないものの、運転手がヘッドホンをつけていると思われる写真もあるので、運転手席への通話用配線があったと想像できます。となると車内通話用のコネクターも設置されていた可能性が大。模型ではスピーカーの後ろにチラリと見えるのがそれ。

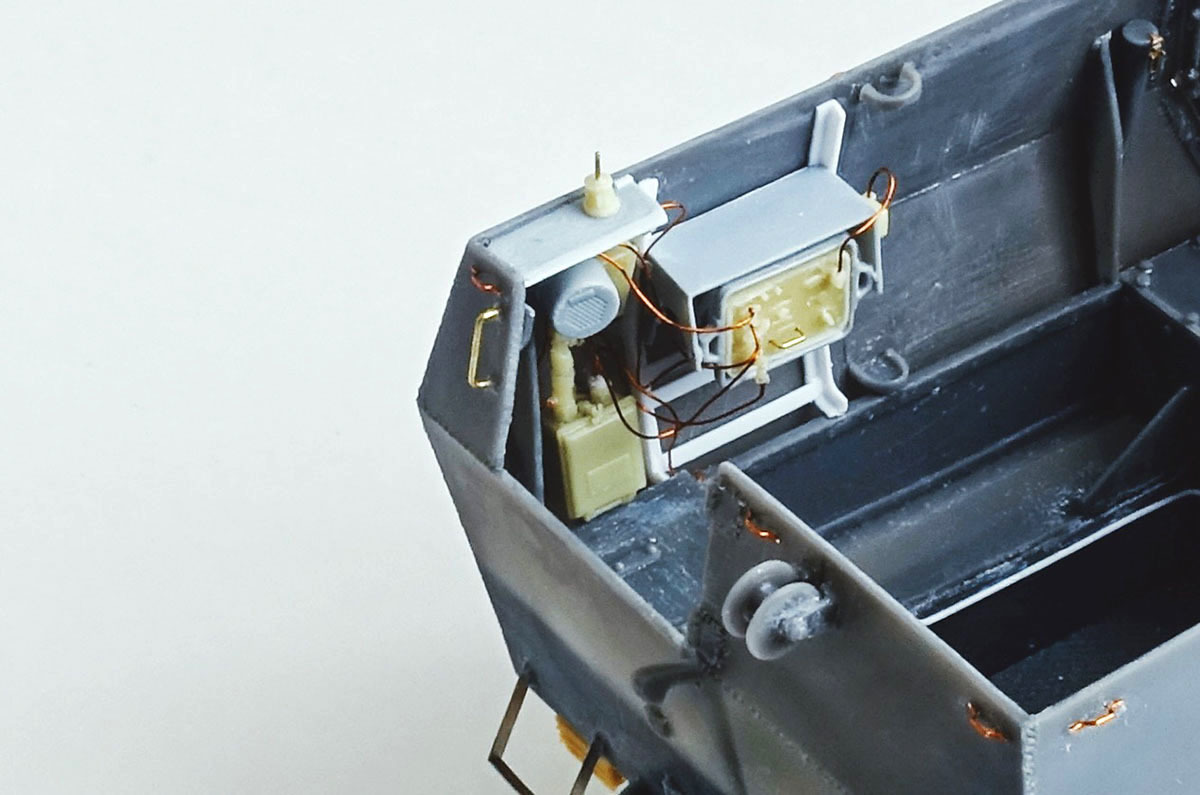

無線機ラック改修完了。これで当たらずとも遠からず。資料写真と比較してみます。


この記録写真の高解像度の写真があれば、各部のディテールが判明するものも多そうですが、現時点での考証はこのくらいが限界。

射表といわれる射撃補正用の数値が書いてある黒板は、アフリカ仕様では無線機横の戦闘室内部側面に設置されてましたが、この写真を見る限りはノルマンディ仕様の車両ではそこになく、どうやら前面装甲板左側についていると思われます。装甲板上端がうっすらと線がダブルになっていて、内側に薄い鉄板が貼ってあるように見えるのが、射表ではないかと推測。


ちょっと気になること。米軍の調査報告書からの抜粋ですが、砲座の部分の車体には欠き込みがあるような図。そして補強用の三角のプレートの有無について。


BrachModelのキットではこの切り欠きは表現されてません。その横の補強用の三角のプレートがキットでは用意されているのですが、どうもこれは記録写真の読み取り間違いと思われます。


締め切りもあるので、もうそのままにして先に進めようと思ったけど、やっぱり気になる。サフェーサーを吹いた後で例の三角の補強板をレザーソーで切断撤去。砲架下にハの字型にシャーシ下部まで伸びるアングル材を写真の画角で錯覚して三角プレートと判断したのでしょうが、これは間違い。
プラストラクトの1.2mmアングル材を貼り付けてそれらしく再現。砲座の欠込みは最大仰角時の揺架の干渉を避けるための措置だと思われます。これを再現するには模型の構造に影響するので今回は見送り。(まあ次回はないと思うけど)


最後の悪あがき。戦闘室外側左後部の足掛けステップは実物でも薄いプレートでできていて曲がってることが多いので、ピンセットで掴んで少しひねって、体重で少し変形したように。

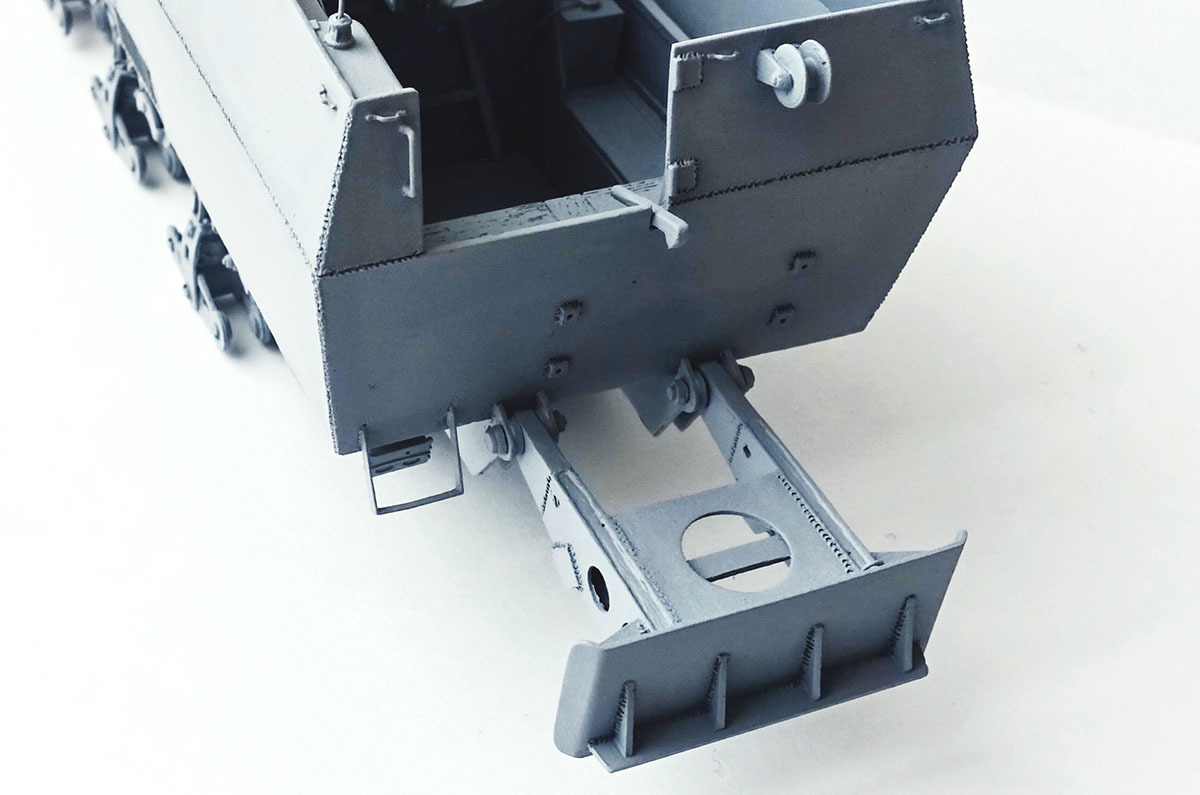

これで工作は終了。時間もないから塗装を始めます。サフェーサープライマーを全体に吹いて、2400番のペーパーで粒子の荒れたところを均して下地調整。工作のキズや接着跡などスケール感を損なうものがないかの最終チェック。
