ドライデカール制作


デカール到着。
実験をかねて、ケーブルドラムのデカールを自作してみた。1944年8月のワルシャワ蜂起の際にAK(ポーランド国内軍)が築いたバリケードで使用されたケーブルドラムのロゴを再現。

記録写真を見ながら、イラストレーターで文字を作成、アウトライン化したデーターをドライデカール(インレタ)の制作サービスしてるところで作ってもらった。
データーを送ると、中1日で制作、納品してくれる、というサービス。料金表も載ってるので、70×110のサイズなら送料合わせて3000円くらいで出来るなら、と頼んでみたら、出力用の版(ネガフィルム)が必要とのこと。料金表にも載ってるのを見落としてました。それが1900円。。
結局、送料と代引手数料、フィルム代を含めて、合計税込5400円。

うう。もちろん、払えない金額ではないけど、戦車のプラモが買えてしまうよ。。
ケーブルドラムのロゴごときに、なんたる放蕩。

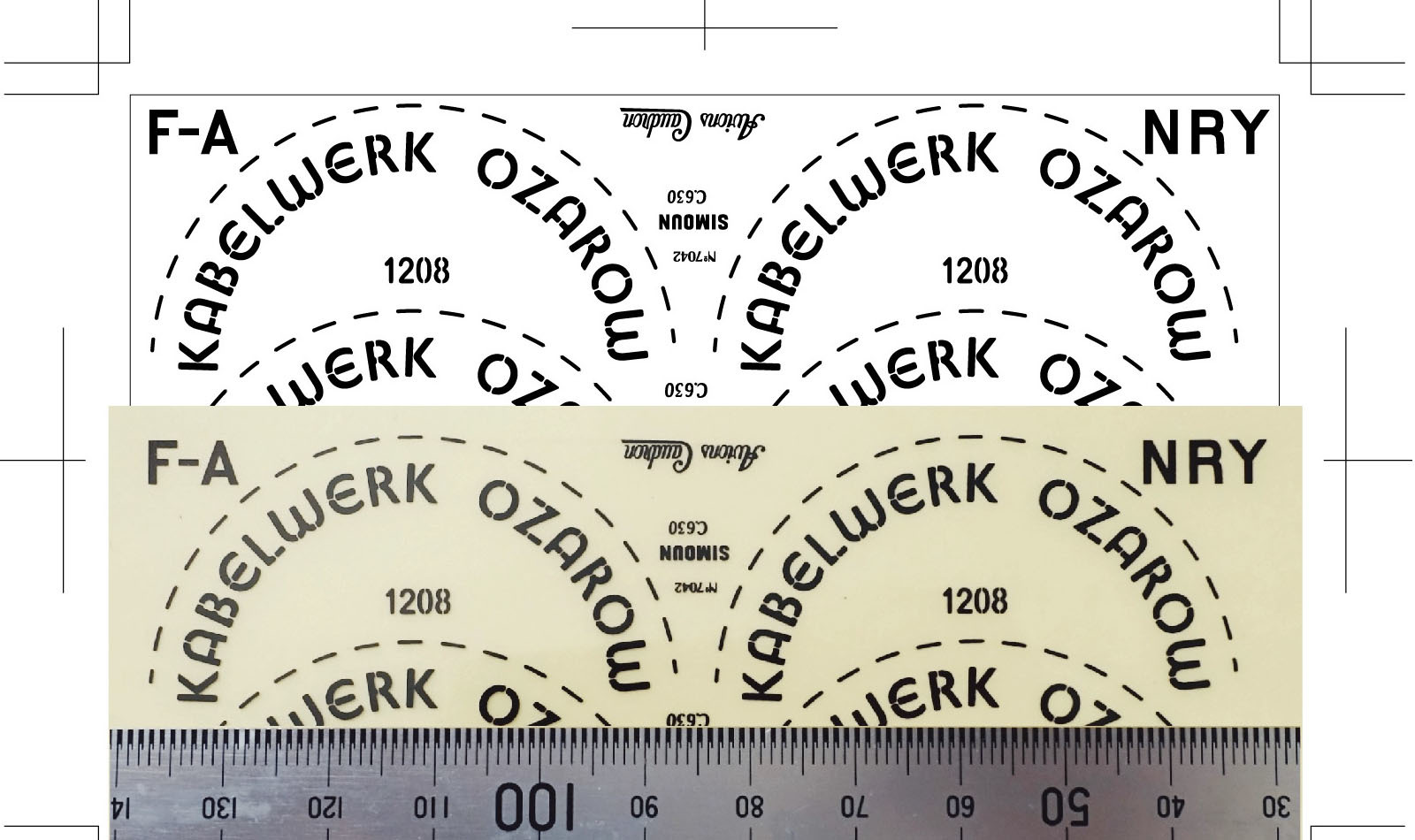

入稿した版下と出来上がったドライデカールの比較。デカールのフィルムに光が反射して写真では色が薄くなって見えますが、実際は黒一色。デカールの下に保護台紙があるので、その黄色が写ってますが、デカールを配置したフィルムは透明。

どのくらいの解像度で再現できるのか知りたくて、ケーブルドラムのロゴの余白に、製作中のコードロン シムーンの機体マーキングのデーターを配置してみました。「F-A」「NRY」「No7042」「SIMOUN」「C.630」「Avions Caudron」という文字などなど。小さな文字が潰れずに再現できるか、文字のエッジが印刷で太ったりしてニュアンスが変わったりしないか、そのあたりを確かめるために今回テスト。

きれいに抜けてますね。文字も太ったりしてなくて、版下の印象そのままに出来上がってます。
再現度は申し分ないです。あとは値段か。もうちょっと安いと、気軽にオリジナルデカールも作れるのですが、フィルム代が結構ネック。同じものを再制作するなら、フィルム持ち込みでいけるのでその分のコストを抑えられるのでお得になりますが、ケーブルドラムのロゴなんてそうそう必要になるものではないし。。。。(^^:)


デカールのディテール。文字高さ1mmくらいの小さな文字もきれいに再現できてますね。テストのため、ちょっとづつ大きさを変えてデーターを作ってます。一番右が目標サイズ、中央がその110%、左は120%サイズ。
これがきれいに貼れるかの検証も必要ですね。ドライデカールは水転写デカールと違って、文字など図版の裏の糊だけで張り付くので、水転写デカールのような余白ができないのは魅力だけど、転写後の強度がどこまで確保できるかが課題。

ちなみに上の写真で使ってる定規は前にこのブログ記事でも紹介した「本当の定規」。

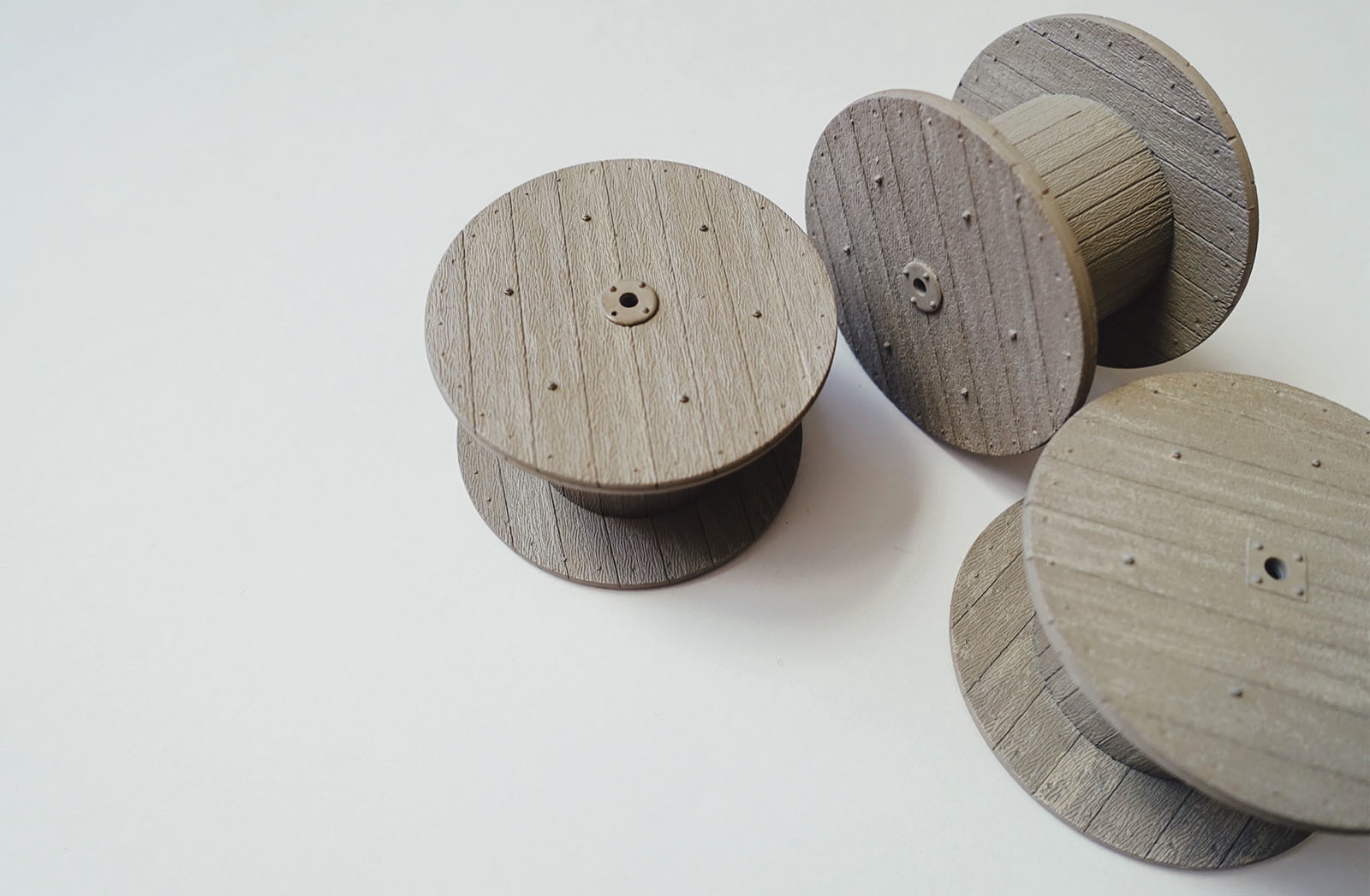

制作したデカールを貼る準備もしないとね、と。ケーブルドラムの塗装も開始。とりあえず、ベース色まで塗ってみた段階。
木製ドラムをどんな色調で仕上げるか、ちょっと思案中。新品のドラムなら白木の色だし、使い古したものなら雨ざらしの灰色になった木の色になるし。とりあえずどちらにも転べるようなアースカラーで地色で塗装。

さて、どうしようというところで、資料を引っ張り出す。右が今回制作するドラムの参照画像。ワルシャワ蜂起のバリケードで使われているドラム。右側2つは昨年に南ドイツで筆者が撮影したドラムの写真。実際のドラム使用の程度で色調にもかなり幅があります。新品のドラムにするのか使い古されたドラムにするのか、そのミックスなのか。さて、どうする?
