断片的思考のメモ


by hn-nh ( or hn )
いつのまにか蝉の声を聴く季節。新刊の模型の手帖はKV戦車特集ですね。

TAKOMからはKV戦車の親玉、SKMも発売になるし、タミヤさんからはレンドリースM3スチュアートもリリースされたし、今年の夏はロシアが熱い!

サッカーのワールドカップ、ロシア大会もなんだかんだ盛り上がりましたね。会場が置かれたロシア各地の都市にはヴォルゴグラード(旧スターリングラード)とかロストフ、サンクトペテルブルグ(旧レニングラード)など、どこかで聞いたような名前がいくつもあったりして。こんなところで歴史と現在が繋がってリアルを感じます。会場の一つ、バルト海に面する都市のカリーニングラードは、その昔はケーニヒスベルグと呼ばれた旧ドイツ領、東プロイセンだったんですね。歴史は複雑。

模型に話題を戻します。M3スチュアートは買ったけど、SMKは様子見。その前にケーブルドラムのキットとか難民セット買わないとだし、それ以上にその前に作りかけのKV−1戦車を何とかしないといけないし。という訳で久しぶりにKV−1。前回の記事は5月でしたね...

KV−1の制作再始動。冒頭の雑誌はフェイクです。モチベーションアップのために作ってみました。
パーツの検証記事のカバーヴィジュアルとして、「暮らしの手帖」を何となくイメージしたものの、どこか「美術手帖」っぽい感じにもなってしまって、グラフィックデザインなかなか難し。もう少しこだわってみたかったところではあるけど、そんなことしてないで早く模型作れよって声も聞こえるし。

KV-1の製作が中断したにはちょっと理由があって、それはエンジングリル。
トランペッターのキットはエッチングパーツを使わずに全てプラで表現するという潔さ。グリルは両端がカマボコ型になった初期のタイプと片側がフラットに潰れた後期のものの2タイプの選択式。ディテールはしっかりしていて、中間部の枠がメッシュの外側にくるのと、枠をメッシュがまたぐ違いも丁寧に再現。欠点はメッシュがプラスチックのモールドである、ということぐらい。

メッシュを表現するならやっぱりエッチング。試しにボイジャーモデルのものを購入。値段も手頃で「フェザータッチ」と銘打った繊細さをうたったシリーズに期待。透けぐあいとかが気になります。
しかし、問題はそれ以前の話。寸法が少し幅広でトランペッターのキットにはうまく納まらない。。

d0360340_23253331.jpgそれで結局アベール。繊細さと精密さは定評あるメーカー。問題はお値段か。。と思いきや、エンジングリルだけならそれほどでもなかったので買ってみました。

ついでにフェンダー上の増設タンクのパーツも買ってみました。タンクはドラゴンのT-34についてるパーツを流用できるかなと思ってましたが、固定用の金具を必要な数だけプラ板でスクラッチするのはちょっとしんどいかなと、ここはエッチングのキットに頼ってしまおう。

しかしこれが海外からの取り寄せになるとのことで、2〜3週間待ち。パーツが届くまで暫しクールダウン。そして..そのままいつものごとく月日が過ぎて3ヶ月。

エンジンのグリルメッシュ。アベールのエッチングパーツの構成はこんな感じ。ボイジャーモデルでは省略されていた中間リブの内部構造もパーツ化。メッシュも両端カマボコ型(右上)と片側フラット型(左下)をきちんと再現。フラットになる部分の幅が平面の展開状態では少しすぼめられてるところとか重要。立体にしたときに幅がちゃんと平行になるようになってるんですね。ちなみにボイジャーモデルのものは未対応。


アベール(左)とボイジャーモデル(右)の比較。片側をフラットにしようとするとボイジャーモデルのものは幅が平行にはならないのがわかりますね。ボイジャーモデルでは枠は外周しかなかったので内部をプラ板で追加工作。アベールのパーツは枠部分もすべてエッチング。縁を折り返してつくるような仕組みになっていてエッチングでは再現が苦手な「厚み」を再現できるようになってます。しかし折り返しの幅とか工作の限界を超えているのではと思わせる細さ。無理やり作ったらちょっと歪んでしまった。これを作るにはいい道具が欲しい。

しかし、枠の仕上がりの幅が全然違う。ボイジャーモデルのものが製作誤差で幅広になってしまった、ということではないのがわかります。

アベールのエッチングパーツとトランペッターのプラパーツの比較。左が片側フラットのタイプ。右が両端かまぼこ型。仕上がり幅がトランペッターのキットと揃ってくるのが分かります。メッシュは2タイプ用意されてますが、枠は端部のリブの片側を切り飛ばしてフラットタイプに対応させる選択式なので、そのまま作るとどちらか1セットしか作れないことになります。

それで片側フラットの枠はプラ板で自作してみました。これを制作中のKV-1に使って、両端かまぼこ型のエッチング枠は「組立待機中」のKV-2に使うつもり。

しかしアベールのは、メッシュの周囲のリベットも作らないといけないんだね。気が遠くなる。
こうして考えると、トランペッターのオリジナルパーツは透過度以外は遜色のないディテールであったことを認識。塗装でそれらしく表現してやれば全然問題なし。

というのが3ヶ月かかって知りえた事実。

( 7/30訂正:文中のエッチングメーカーの名前が間違ってました。エデュアルドではなくアベールが正解...)

by hn-nh3 | 2018-07-30 06:14 | KV-1戦車 | Comments(12)

KVポケット (KV-1 vol.4)

どれだけ写真を撮ったところで物の内側が映ることはない。空港の手荷物件でX線に通さない限りはスーツケースの中身も見えないのと同じで、人の内面だって何もわからない。だのにその人の顔の表情はいつも何かを映しているようで見る人の気持ちを惑わせる。

製作中のKV-1戦車はちょっとそんな迷宮に足を踏み入れてしまったようです。

d0360340_17585750.jpg右の写真の車両は強化型鋳造砲塔に42年型車体でエンジンアクセスハッチはフラットなタイプ。フェンダーには増設燃料タンクの固定金具がついてるのが確認できます。1941~42年型車体で見かけるエンジンデッキの点検ハッチをフラットなタイプに改造してみたのは前回までの話。 ...しかしこのフラットハッチ。生産簡易型というものではなく、通常のV-2Kディーゼルエンジンの供給不足を補うためにM-17Tガソリンエンジンを搭載した車両を特徴づけるハッチではないか、そんな解釈が近年の有力な説であることをセータ☆さんから教えてもらった。


d0360340_17512778.gif考えてみると、標準ハッチのドーム型の膨らみにはアフィルターが収まっていて、フラットハッチを使うためにはエアフィルターが他所に移動する必要がある訳です。しかし42年型車体のすべてがフラットハッチでもなく後継のKV-1Sではドーム型のハッチに戻っていることを考えれば、フラットハッチはエアフィルターの位置が違うエンジンが一時的に採用されたことによる限定仕様、と考えるのが自然かもしれない。40~41年の一時期、M-17Tガソリンエンジンを搭載した車両が生産されたという記録もこのフラットハッチの登場する時期とかぶってくる...


結局のところ、フラットハッチの内側がガソリンエンジンかディーゼルエンジンかは模型的にはどっちでもいいのです。中は空っぽ、プラスチックのハリボテですから。モーターライズでもないし。


ポケットの中にはエンジンがひとつ。ポンとたたけばエンジンは二つ。

しかし、見えることのないエンジンの問題から避けて通れない理由がひとつあって、それはフェンダー上の装備品の話。

従来はフェンダーに筒型増設燃料タンクを搭載している車両がM-17ガソリンエンジン車とされていたようですが、近年はエンジンの種別に関わらずチェリャビンスク・キーロフ工場製車両に見られる装備、という説が濃厚。これもセータ☆さん情報。

確かに後継のKV-1Sで筒型燃料タンクが標準的な装備であることを考えれば、ガソリンエンジン車に限った装備ではないと考えるのが自然。もちろんガソリンエンジン車の場合、航続距離や補給の問題で増設燃料タンクがマストアイテムであった可能性はあるけど。

d0360340_18140426.jpg模型製作上の問題は、エンジンのハッチがフラットな車両にする場合、M-17Tガソリンエンジン車の可能性も考えて、増設燃料タンクを積んだ仕様を再現するのが妥当ではあるけど、右の写真の車両のようにタンクを積んだ形跡が見られない車両もあることをどう考えるのか ..未装備の訳は何か? あるいは取れてしまった理由は?..とか、悩みはつきない。


試しにタンクを乗せてみました。キットには入ってない増設燃料タンクはドラゴンのT-34から流用が出来そう。ただしフェンダーへの取付ディテールを調べる必要あり。


d0360340_18380383.jpg増設タンク付き車両では工具箱は40年型から使われている大型のタイプを装備しているパターンが殆どで、これはKV-2のキットから流用できるものの、トラペのKV初期型のキットはフェンダー幅が間違っているらしく工具箱のパーツも奥行きが長くなってしまっているので、流用するには奥行きを切り詰める必要がある…. さてどうしよう。


フェンダー上の装備の問題は、最終的な塗装やマーキングをどうするかという話とも関わってくるので、問題先送りで未完成とならないようにするためには、どこかで腹を括って決める必要がありそう。


とりあえず、エンジンデッキのメッシュを追加工作。キットにはエッチングパーツはなく、プラスチックの部品のみ。メッシュグリルのパーツは両サイドがかまぼこ型になったタイプと砲塔に近い側がフラットになったものの2パターンが選択可能。41年型車体では後者の片面フラットのパターンであることはボービントンやアバディーンの現存車両や事例写真で確認できます。

Voyager Modelからエッチングのメッシュパーツが出てるので試しに使ってみます。メッシュは繊細で透過率も高くていい感じ。実車の写真を見ると、メッシュグリルの中間部にはリブがあってロッドで補強されている様子。リブも実際はもう少し複雑な形状と思われますが、メッシュ越しに見えるだけなのでプラ板で簡略的に再現。真鍮のパーツの枠内にプラ板で補強しながら組んでみました。

と、ここまではよかったのですが、車体に載せてみたら…..なんと両側のリベットの間隔より幅広で嵌らない…どゆこと?
折り曲げたときの真鍮板の厚みが計算に入っていないのか、0.5~1mmほど幅が広すぎる。真鍮パーツなので削るのも簡単ではないから、本体のほうのリベットを移植して取り付けスペースを広げる? とも思ったけど、ミスのフォローでミスを重ねて取り返しのつかないことになりそうで思いとどまりました。

はい、作り直します。実車の写真もガイドにしながら、メッシュグリルのリブのパーツ図面を修正して、プラ板で最初から作り直し。当然のことながらメッシュのパーツも幅広で使えないので、汎用品のメッシュから形を起こす必要あり。全て自作になるなら、アフターパーツなんかに頼らないで最初からスクラッチすればよかった。半月型のリブは多めに切り出して、精度がよくできたものを選んで使用。グリルの枠は0.5mmと0.3mmプラ板の細切りの積層。
JAPANミリテールでhiranumaさんが連載中のケッテンクラート超絶工作に比べたら、このくらいで悲鳴をあげてはいけないのだと思う。

エンジングリルはとりあえずここまでリカバリー完了。後はメッシュを貼ってフレームを作らないと...

目の細かいメッシュは細い銅線を編み込んで.. なんてことはもちろんやりません。


※5/11誤記訂正:M-17ガソリンエンジンのM-17がF-17となっていたので訂正しました。


by hn-nh3 | 2018-05-09 19:08 | KV-1戦車 | Comments(16)

1941~1942 (KV-1 vol.3)

KV-1戦車の鋳造砲塔タイプ。1941年型と1942年型の識別ポイントは大きくは3箇所。車体後部のオーバーハング部分の装甲板形状が丸いかフラットか。砲塔リング部分の幅が車体幅に納まっているかはみ出すか。砲塔後部の機銃マウント周りに補強リングの有無。

この分類はざっくりとしたもので、実際には1941年型の車体に機銃マウント周りにリングのある装甲強化砲塔を搭載した車両や、その逆の組み合わせの車両もあったりと、なかなか悩ましい。考証の楽しいところではあるけど。
製作中のキットは車体後部が丸くて、砲塔後部の機銃周りのリングがない仕様で、1941年型と言われるタイプ。
キットの砲塔はタンコグラッド本の図面を参照しているのか寸法的には図面と一致。しかしCADで設計したものにありがちな幾何学的で抑揚に欠ける印象。曲線部分と直線部分もぱっきりと分かれていて、鋳造というより圧延鋼板を組み合わせて作ったようにも見えてしまうので、そのあたりを調整すると雰囲気はよくなる。

まずはエポキシパテを盛ってバッスル下部の鋳造湯口を強調。1942年型の装甲強化タイプでは切断面がフラットで湯口の盛り上がりがはっきりと外観にも現れていますが、1941年型の初期標準型では湯口が砲塔の形にあわせて面取りするように2段の切断面になっていることが多くシルエット的には控えめ。

鋳造湯口はとりあえずパテ盛りした段階で、生産時期による湯口の溶断跡の違いの再現はこの後に行う予定。鋳造のパーティングラインもエポキシパテで再現。型ずれなど溶接跡とは違う表現をなるべく意識。

キットのバッスル下面の砲塔リングに接する部分の形状が鋭角的でここも鋳造の雰囲気に欠けるところ。入隅の部分にエポキシパテを詰めてラインの切り替わりがゆったりするように成形。

砲塔前面と側面につながる部分のラインも修正。キットでは側面上部の角が面取りされた形状になっていて、これはボービントンの車両でも見られる納まりで正解でもあるのだけど、記録写真でよく見かけるのは全体に面がとれたバージョン。鋳造の木型が複数あったのか、装甲強化型への移行の過程で木型に変更が加えられたものなのかは、もう少し調べてみたいところ。

その他の修正点としては、主観的なものになってくるのだけど全体にパテを薄く盛って側面の曲線と直線部分のつながりをゆったりとした感じに調整。ほんの僅か、厚いところで0.5mmも盛ってはいないのですが、鋳造特有の柔らかいフォルムを表現すべく、直線の部分も定規で引いたような線ではなくフリーハンドで引いたような「ゆるやかな直線」になるように修正しました。砲塔天板の圧延鋼板となる部分はサンドペーパーで面出しするなど対比的な処理をしてます。

鋳造肌の表現はラッカーパテではなく、瞬間接着剤を楊枝でぐりぐりと塗り伸ばして肌荒れを表現。シアノンにベビーパウダーを混ぜてペースト状にしたものと原液に近いもの、粘度の違う瞬間接着剤のペーストを塗り重ねて鋳造肌の粒子感を調整。ニュアンスの調整がしやすいので最近はいつもこの方法。
砲塔の車長ペリスコープに従来タイプの筒型ではなく、角形のタイプをつけてる車両も見かけます。レンドリースで送られたバレンタイン戦車のMk.4型ペリスコープをコピーしたもので、写真の車両は砲塔機銃周りに補強リングのある装甲強化型(別アングルの写真で確認)。1941年型の標準型の鋳造砲塔で搭載例があるのかは要確認。

(5/2訂正:※角形のペリスコープはMk.4のコピーではなく別種の間接視認装置とのこと。STZ製T-34にも同様の搭載例あり)

Mk.4型ペリスコープを搭載した車両の写真自体は見つかるのですが、1941年型に多い標準型の鋳造砲塔なのか、1942年型で見られる装甲強化型砲塔なのかを識別するのが以外と難しい。識別ポイントとなるのは砲塔リング周りの広がりや機銃マウント周りの補強リングですが、確認できるアングルではなかったり、砲塔後部が見えても機銃周りの補強リングがあるにはあってもはっきりとしない浅い感じのものもあったりして、なんとなく標準型から強化型への移行過程の中間型もあるような気もしないでもない。

1941年型車体で気になる事例写真。出典はPeko本の「KV TANKS ON THE BATTLE FIELD」から。車体後部のハング部分が丸い1941年型の車体にスプリットタイプの履帯を装着。この車両、エンジンデッキのアクセスハッチが1941年型では一般的なドーム型の膨らみのあるタイプではなくフラットなタイプを使用しているようにも見えます。...誘爆でハッチが吹き飛んでしまっただけの可能性もありますが。

同じくPeko本からの出典で、車体後部のハング部分が丸い車体で、エンジンアクセスハッチにフラットなタイプを使用しているのがよくわかる事例。ただしキャプションにはM17エンジンを搭載した車両からの改造車の可能性あり、との記述で事例としては少しややこしい。

d0360340_23161333.jpgこれもPeko本からの事例。1941年車体の車両でエンジンアクセスハッチはおそらくフラットなタイプ。

トランペッターのキットには1941年型、42年型ともにドーム型のハッチしか入ってないけど、1942年型への移行期の仕様として、このフラットなハッチは模型で再現してみたいポイント。

写真の車両、鋳造砲塔は初期の標準型で一般的な砲塔基部の膨らみがないタイプに見えるものの、機銃周りのリングの有無が確認できないので判断はつかず。

仮に砲塔も標準型から装甲強化型へ移行する中間型があるならそれも再現してみたいところで、生産時期によって変わってくる鋳造湯口の処理を保留にしている理由はそんなことだったりするのだけど、果たして中間型と言うようなタイプが実際にあったのかの確証はなし。

鋳造砲塔の初期の標準型と装甲強化型の違いは外観の印象以上に図面的な寸法の違いは大きく、冒頭のタンコグラ本の図面を信じるなら、装甲強化型では1/35換算で砲塔の幅が4ミリ、長さが3ミリ拡張されていることになる。室内側は寸法が変わると機器のレイアウトに影響がでるから単純に外側に増厚されたとするなら、側面で70ミリ、前後面でそれぞれ50ミリの増加と、にわかには信じがたい寸法。強化型では最大120ミリ厚の装甲になったとのことだが、鋳造砲塔の標準型の装甲厚がわかる資料がなく、砲塔サイズの変更部分が検証できていないものの、標準型と装甲強化型では基本設計自体も少し変わっているのだろうか。少なくとも機銃周りに補強リングを追加しました的な単純な変更ではないことは確か。

d0360340_10212068.jpgエンジンのアクセスハッチをフラット型に改造してみます。ドーム型のハッチの中央部分を切り飛ばして0.5ミリのプラ板で置き換え。リングガードは積層したプラ板。リングガードの上面に見えるバーナーで鉄の厚板を溶断した切断痕はカッターで入れた筋目に接着剤を塗って溶かして表現。パネルへの溶接の再現は接着剤で溶かした伸ばしランナー。

d0360340_10314439.jpgエンジンデッキ後部の丸型の点検ハッチは、1941年型では周囲とフラットに納まるタイプ。キットは42年型とパーツを共通にしたのか、一段盛り上がってハッチの縁が面取りされた形状なので要修正。キットの車体側のハッチの穴をリーマーで拡張してプラ板で裏打ちの後、ハッチを落とし込み。ハッチの縁には瞬着パテ(シアノン+ベビーパウダー)を盛って削って成形。地味に手間がかかる割には結果として見栄えのしない改造。

タミヤのキットだったらちゃんと再現されてる部分でそんなことする必要もないのに…と模型の神様が言うのが聞こえてきます。なんだろうこの報われない充実感。

こんな写真もあるよと、追い討ちをかけるように神様が言います。鋳造砲塔で車体後部のハング部分が丸い1941年型の車両と思われますが、例の丸型ハッチが一段盛り上がっているようにも見えます。1942年型のハッチが既に使われ始めている事例なのかしら? ハッチをわざわざ修正する必要はなかったのか....(汗)

しかし、この丸型ハッチの変更は車体後部の形状変更によるエンジンデッキのパネル寸法の変更とセットな気もします。ひょっするとこの車両は1941年型以前のタイプで、皿形ハッチを装備した車両からの改造車という可能性も。たとえば、フェンダー上の予備燃料タンクの存在からの推理でM17エンジン搭載車とか。上掲のPeko本のエンジンデッキのフラットハッチがわかる写真の車両もキャプションでM17エンジン搭載車とする根拠はフェンダーに残る筒型燃料タンク取り付け基部が存在することとなっています。

予備タンクの有無とM17エンジン搭載の因果関係を示すソースが何にあるかを知る必要はありますが、1941〜42年型車体で筒型燃料タンクを積んだ車両はチラホラ見かけるので気になるところ。

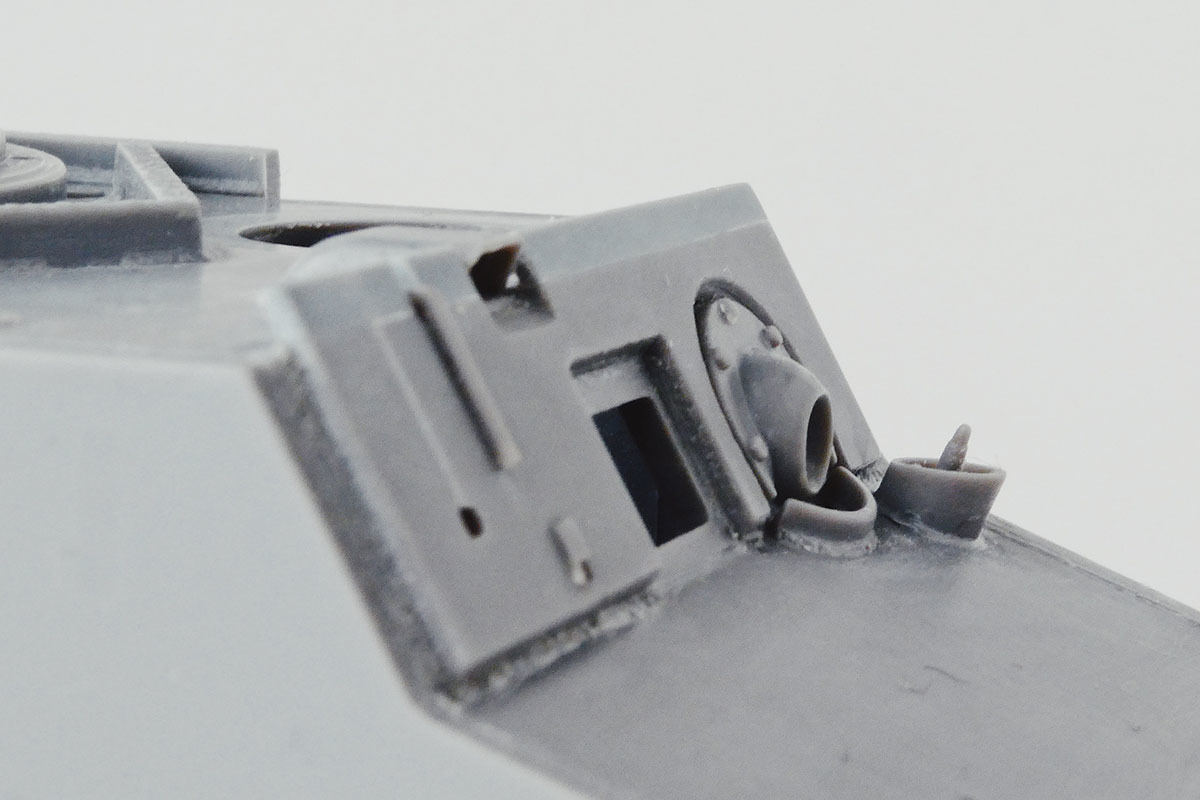

車体前面の増加装甲。車体への溶接痕を伸ばしランナーで追加。位置を修正したライトコードのスリットに配線用チューブの部品を取り付け。キットの部品を利用して、写真ではわからないけど端部に配線用の銅線を差し込める穴を開けてあります。

上方に延長された増加装甲の切り欠き部分からのぞくペリスコープカバーは先端が装甲板より少し前に飛び出ているように見えるので、一度接着してあったパーツをエナメルシンナーで剥がして位置を修正。このカバーの位置は車両によってばらつきがあるようなのでキットの位置そのままでも間違いではなさそう。

ボービントンやアバディーンに残る実車でも確認できる上方に延長された車体前面の増加装甲。これは第200工場で作られた車両に見られる特徴で、上部に伸びてないタイプはウラル戦車工場(UZTM)製の車両だとか。Peko本や複数の文献でその記述があります。

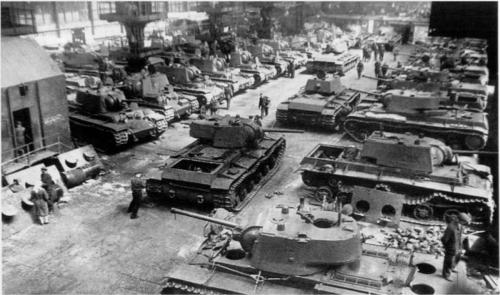

チェリャビンスク・キーロフ工場(ChKZ)で撮影された写真に写っているのは車体後部のオーバーハング部分がフラットになった1942年型車体で車体前面の増加装甲は上部に延長されたタイプ。砲塔は鋳造砲塔(強化型?)と溶接砲塔の2タイプ。鋳造砲塔は上面装甲板が組み継ぎになっていることが確認できます。

エンジンアクセスハッチは、従来からのドーム型のふくらみのあるタイプを使っていたりして、これまた悩ましい。細部の仕様のバリエーションが生産時期によるものなのか組み立て工場の違いによるものなのか、もう少し整理する必要があるのかも...

(5/2追記:※フラットタイプのハッチはM-17T ガソリンエンジン搭載車用とするのが近年の有力な説のようです)


かば◎さんのブログでトランペッターの1942年型鋳造砲塔型の連載?が始まったので、KVに関する様々な謎が解き明かされることを期待。そちらも参照のこと


5/2 追記訂正:角形ペリスコープとフラットタイプのエンジンアクセスハッチについて、かば◎さんとセータ☆さんより情報をいただいたので記述を修正しました。

by hn-nh3 | 2018-04-28 11:54 | KV-1戦車 | Comments(9)
なんとなく作り始めてしまったKV−1。2、3日で形になってしまうのかと思いきや、調べ始めるとそれなりに手をいれる必要ありそうなところも見えてきて、気になることころをチマチマと工作中。
KV-1 1941年型の76.2mm砲身はZIS-5。キットの砲身もスライド金型つかって砲口が開口されているのですが、今回はアフターパーツの金属砲身に交換。

というのも、キットの砲身の穴は偏心していてなんとなく気持ち悪い。幸いRB-Modelから安価なアルミ削り出し砲身がリリースされているので、迷わず購入しました。ライフリングも切ってあったりして、キットの砲身を修正する手間暇考えたら、こっちのほうが断然お得。

ただちょっと困ったことに、このアルミ砲身。タミヤ用につくられたのか、パーツの基部の形がトラペのキットにはちょっと合わない。キットにあわせてパーツの基部を細く削りこむ必要あり。


d0360340_19115168.jpg履帯はMasterClubの連結式メタル連結式。スプリットタイプと言われる、2分割のピースとノーマルなピースを交互につないでいくタイプで、1942年型でよく見られる履帯ですが、1941年型でも使用例を確認できます。

履帯幅は700mmで1/35だと2cm。高精度な造形で右のキットの履帯と比べると、段違いにリアル。トランペッターのキットのものも悪くはないのですが、こうやって比べてしまうと...


d0360340_19325868.jpg2分割のピースにはセンターガイドがないので、ガイドが1つおきに見えてくるのが、スプリットタイプの識別ポイント。交互ではなく10個おきぐらいでつないでいる事例も見かけます。ピッチはトランペッターのキットと同じで、キットの駆動輪に問題なく嵌ります。

MasterClubのメタル履帯はあらかじめピン穴があいていて、レジンボルトを差し込んで連結していく形式。フリウルなどの針金でつないでいく方法に比べてリアルな仕上がりですが、組み立てには手間がかかりますね。フリウルの履帯はテレビ見ながらでも組み立てられるけど、MasterClubはヘッドルーペ無しではまず不可能。

d0360340_19445497.jpg転輪は全鋼製タイプ。緩衝ゴムも省略されたタイプで乗りごごちはどうだったんでしょうね。
キットのもの(左)は厚ぼったくで実感を損ねているので、外周と三角のリブのエッジを削り込んで薄く見えるように修正(右)

拡大してみると、厚みが均一でないとかアラは見えますが、この程度であれば塗装してウェザリングしてしまえばまあ気にならないと思います。外周のリムは内側から削り込んだほうが本当はいいのだけど面倒なので外側を削ったので直径が0.5mmくらい小さくなったかも。

車内の増加装甲。操縦手前面の装甲板は事例を見ると、砲塔リングの保護のためなのか天板より上に伸びているタイプが多いので、プラ板を貼り足して再現。と、作ってみたところで、ライトコードのスリットの位置が実際と異なることに気がつきました。おそらくはキットは1940年型とパーツを共用していて、1ライトコードの位置が1940年型のままになっているのか.... 開けたコード用のスリットを埋めて作り直し。

事例写真をキットの寸法にあわせてPhotoshopで遠近補正。修正用の型紙を作成。

型紙と合わせながら、配線用スリットの位置決め。増加装甲の機銃マウント周囲の丸い切り欠きが少し小さかったのでカッターでカリカリと穴を拡張。増加装甲を本体に貼ってしまった後の修正作業だったので、意外と手間がかかった...




by hn-nh3 | 2018-04-24 20:24 | KV-1戦車 | Comments(2)

模型的日乗 4月

野に山に花咲く季節。ニッパーを捨てて街に出よう。下北沢や秋葉原など散歩して見つけた今年の春のお買い物。

d0360340_11573682.gifSTAR DECALS:1968年、プラハの春と言われるチェコの民主化運動に軍事介入したソ連・ワルシャワ条約機構軍のT-55/54戦車ナンバーのデカールセット。5種類の車体が再現可能。

今年、2018年は「ダニューブ作戦50周年」なんだそうな。
当時、ワルシャワ条約機構の同盟国の一員であったチェコスロバキアに介入して民主化の芽をあっさり摘み取ったこの作戦。1968年8月20日の深夜、ソ連・ワルシャワ条約機構軍がチェコ国境を突破して首都プラハに侵攻。「同盟国」のチェコも同じT-55戦車を装備していたので、敵味方の識別用の白い十字のマーキングを施した戦車の群が、朝になったらプラハ市内の街路や広場を占拠していたという出来事。

(photo : Josef Koudelka / Invasion 68: Prague)

突然にこんな風景ですよ。びっくりなんてもんじゃないですね。改革を主導したチェコ共産党第一書記のドプチェクは拘束されてモスクワに連行。

軍事介入に抗議するプラハ市民の様子を写真に撮って西側世界にフィルムを託した写真家、ジョセフ・クーデルカの話は前に書いた記事:8月のプラハ(1968)を参照。

「ダニューブ作戦」に投入された白い十字をまとったT-55/54戦車。
自由を求める市民の敵と見るのか... 行き過ぎた政治から解放する十字軍と捉えるのか... どっちの側から見るかで変わってくる話でもあるし、その答えは歴史に委ねるとしても模型的には少し気になるアイテム。

(photo : Josef Koudelka / Invasion 68: Prague)

d0360340_17522832.jpgバリケードを作って抵抗する市民とT-55の上で銃を構えるソ連戦車兵。ペンキ缶を投げつけれらたこの車両はデカールの[A]のセットで再現できます。

ロシアのガレージキットメーカー:TANK(タンキ)から、上の写真の兵士たちがフィギュア化されるニュースもありましたね。

(photo : Josef Koudelka / Invasion 68: Prague)

おっちゃんに石を投げられてるこの戦車はT-55か。現用戦車には疎いのでプラハに侵攻したT-54AもT-55もみんな一緒に見えてしまうのですが、ここ数日調べて、なんとなくわかった識別ポイント。

T-54A:
・砲塔上部にお椀を伏せたようなベンチレーターカバーがついている
・砲塔右側の装填手用ハッチ基部が左側の車長用キューポラ同様に盛り上がっている
・この型より車体後部の燃料ドラムタンクが標準装備。
上のカラー写真に登場する027号車はT-54A。デカール[E]のセットで再現可能。

T-55:
・砲塔上部のベンチレーターカバーがなくなりフラットになる
・砲塔左側の車長用キューポラのボルトジョイントが露出
・砲塔右側の装填手用ハッチがフラットになる

T-55A:
・砲塔左側の車長用キューポラの周りに放射線防護カバーがつく

白の識別帯は砲塔頂部で十字にクロスしているパターンと横帯が砲塔ハッチで途切れている2つパターンがあるようです。これの法則性は要リサーチ。

広場で市民に取り囲まれる戦車群は砲塔のベンチレーターカバー無し、フラットな装填主ハッチ。車長キューポラ周りのボルトなどの特徴からしてT-55戦車。
(photo ; Franz Goess / 1968.8.21)

1968年の話なので、カラー写真も結構残ってます。この車両はT-62でしょうか。

d0360340_18161782.jpgちょうどこの年の8月にリリースされたビートルズの「ヘイ・ジュード」を歌い自由を求めたプラハ市民。そんなことを想像しながら戦車にデカールを貼るのは、なんだかアンビバレンツな作業になりそうです。...そうか50年前の曲になるのか... 既に歴史の1ページになってしまうのかと思ったら、自分の生まれた年だったりして...

現用戦車というとずいぶん大きな車体をイメージしますが、T-54/55はとてもコンパクトな車体で「大戦期のKV戦車より車体長、幅ともに小さい」ということを知って少しびっくり。

もう一つの買い物。KV-1 鋳造砲塔1941年型。再販なったトランペッターのキット。

d0360340_13551462.jpgキット名は「KV-1重戦車 1942年型 鋳造砲塔」。車体後部装甲が丸い形状の前期型車体。砲塔の後部機関銃座の周りの補強リブなしの初期型鋳造砲塔。
タミヤで「KV-1C」という名前でキット化されているのと同じタイプですね。

どうせ買うなら車体後部装甲が斜めの直線になった1942年型か、タミヤでキット化されてない溶接砲塔とかにすればいいのに、とも思いましたが、このタイプの形が好きなんですね、やっぱり。
模型映えするなら、ボルトオン増加装甲(エクラナミ)など、前なら迷わず買ってたと思うけど、なんとなくあっさりしたのが好きですね、最近は。 歳とったかな.... カツカレーよりも煮魚。寿司屋でつまむのも中トロより干瓢巻き。

キットの値段も2000円そこそこと発売当時と値段が変わらないのも嬉しいところです。しかしなぜ今、KV戦車なのかというと。私、1995年頃から2010年まで模型づくりから離れてたんですね。だからトランペッターからKVシリーズが相次いでリリースされた時とか緑箱の名作を発表していたドラゴンの黄金期は全く知らないんですよ。

2011年に模型づくりに復帰したものの、空白の時期にリリースされたキット群は既に市場になく、いつか再販された時には...なんて思って、本体も持ってないのに魔が差してMasterClubのメタル履帯を先に買ってしまったりしたので、今回の再販は嬉しい出来事。

MasterClubの履帯は、KV用スプリットタイプ。2分割でセンターガイドのないピースとセンターガイドのあるノーマルなピースを交互に繋いだ1942年型でよく見かけるパターン。いつ頃からこのタイプが採用されたのかよく知らないのですが、1941年型前期車体/鋳造砲塔の車両でもこのスプリットタイプの履帯を履いている写真も残っているので、このキットの組み合わせはエラーではなさそう。

トランペッターのKV-1戦車。箱を開けて部品の少なさにびっくり。その気になれば1日で組めてしまいそうですが、第一上部転輪の位置が違うとか、いくつかのトラップがある様子。作る前に少し調べてみないと思わぬ罠にかかりそう。
ん? もう組んでるじゃないかって... いやパーツの勘合とか調整箇所を確認するための仮組です。カ..リ..グ..ミ。


by hn-nh3 | 2018-04-11 18:11 | 日々 | Comments(4)
